TUTORIAL (SINGKAT) - RANGKAIAN SENTER

on

FILE PDF CUPLIKAN BUKU KELAS 8 (SENTER) klik disini

SKEMA SENTER

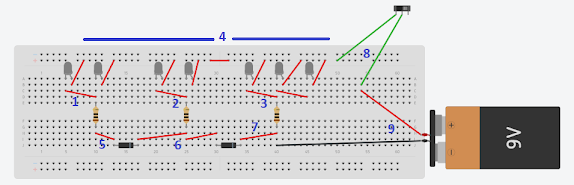

PANDUAN PEMASANGAN KOMPONEN


KETERANGAN :

  1. Sambungan Katoda LED 1 - R1 (10 ohm) - Katoda LED 2
  2. Sambungan Katoda LED 3 - R2 (10 ohm) - Katoda LED 4
  3. Sambungan Katoda LED 5 - R3 (10 ohm) - Katoda LED 6 - Katoda LED 7
  4. Sambungan setiap Anoda LED 1,2,3,4,5,6,7 (Ingat, ada kabel kecil ditengah untuk menghubungkan jalur atas kiri dan jalur atas kanan protoboard)
  5. Sambungan R1 (10 ohm) - Anoda Dioda 1
  6. Sambungan Katoda Dioda 1 - R2 (10 ohm) - Anoda Dioda 2
  7. Sambungan R1 (10 ohm) - Katoda Dioda 2
  8. Sambungan Anoda LED 7 - Salah satu kaki saklar kemudian kaki saklar lainnya dihubungkan ke positif baterai
  9. Sambungan negatif baterai - R3 (10 ohm)
